7.1 数据库设计概述

7.2 需求分析

7.3 概念结构设计

7.3.1 概念模型

7.3.2 E-R模型

• 实体型：用矩形表示，矩形框内写明实体名。

• 属性：用椭圆形表示，并用无向边将其与相应的实体型连接起来。

• 联系：用菱形表示，菱形框内写明联系名，并用无向边分别与有关实体型连接起来，同时在无向边旁标上联系的类型（1∶1，1∶n或m∶n）。联系可以具有属性。

• 实体型之间的联系：

  • 一对一联系（1∶1）

  • 一对多联系（1∶n）

  • 多对多联系（m∶n）。

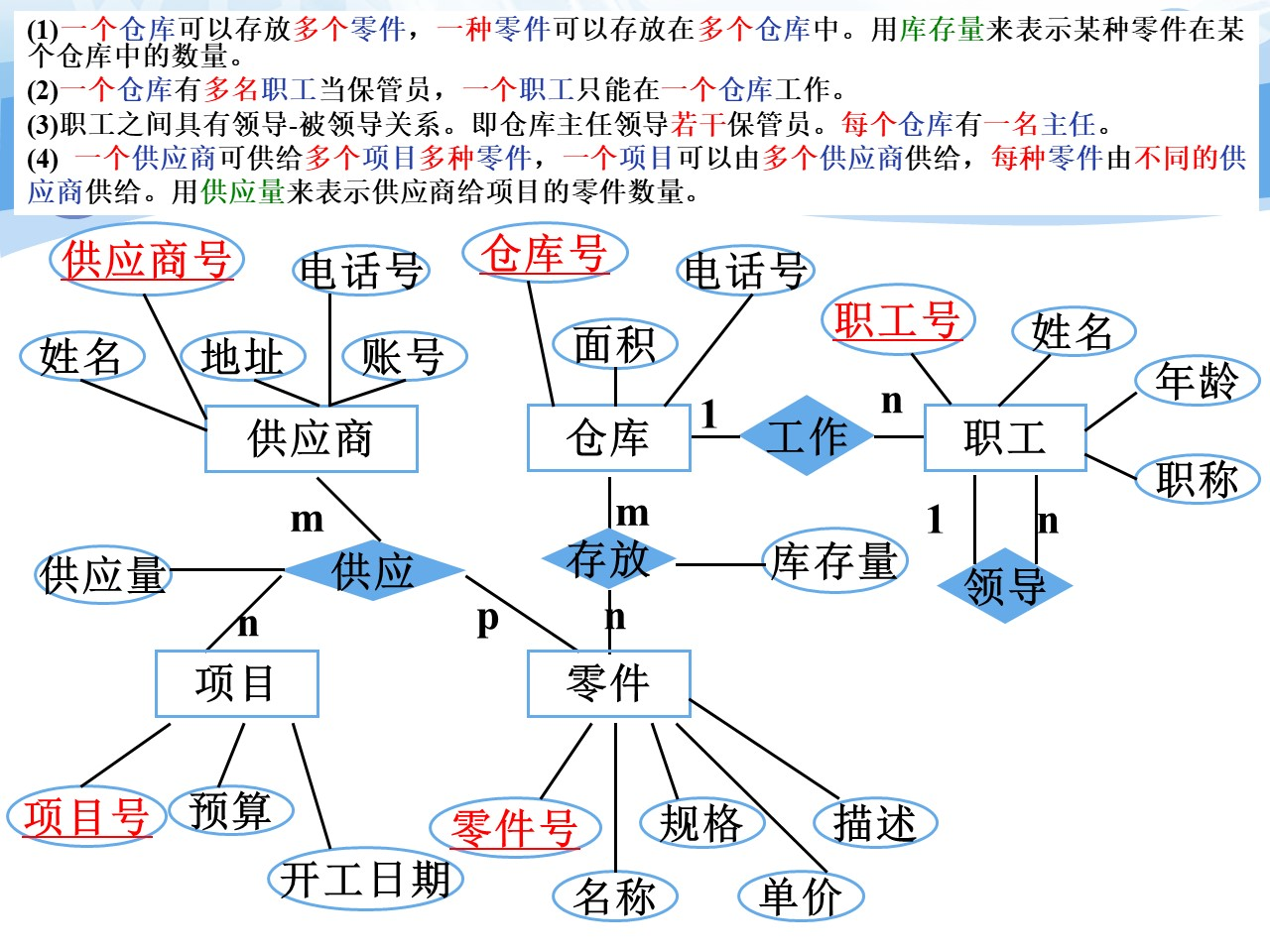

例：

7.3.4

7.3.5

7.4逻辑结构设计

主要就是ER图转关系模型

ER图向关系模型的转换原则

• 一个实体转换为一个关系模式，实体的属性就是关
  系的属性，实体的码就是关系的码。

• 一个联系转换为一个关系模式，与该联系相连的各
  实体的码以及联系的属性均转换为该关系的属性。该关
  系的码有三种情况：

  • ①如果联系为1：1，则每个实体的码都是关系的候选
    码；（这种情况，可以将联系并入实体中）(将任意一端的主码加入到另一方并设置为外码，而且联系的属性也加入)

  • ②如果联系为1：n,则n端实体的码是关系的码；(将1方的主码加入到n方并设置为外码，并且联系的属性也加入n方)

  • ③如果联系为n:m,则各实体码的组合是关系的码。（将联系本身作为一个关系模式，将双方的主码加入设置为主码，并且将联系的属性加入进来）

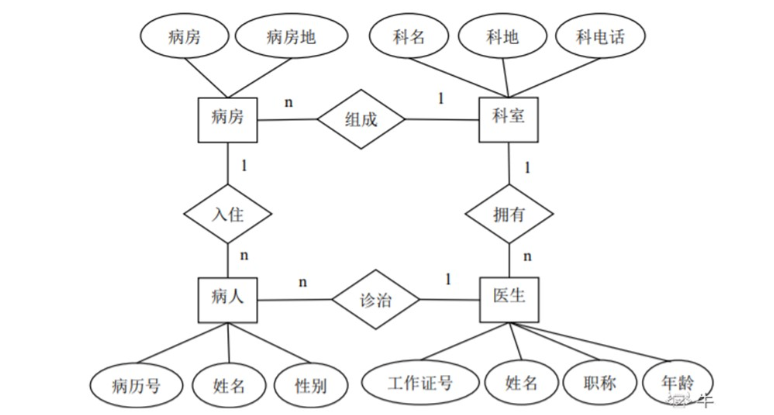

怎么做题呢？举个例子：

第一步：将所有实体(也就是矩形)，写下来，把他们的属性写上，然后标记主码

病房（病房号，病房地）//蓝色为主码

科室（科名，科地，科电话）

病人（病历号，姓名，性别）

医生（工作证号，姓名，职称，年龄）

第二步：实体间联系的转换，按照:

• ①如果联系为1：1，(将任意一端的主码加入到另一方并设置为外码，而且联系的属性也加入)

• ②如果联系为1：n,；(将1方的主码加入到n方并设置为外码，并且联系的属性也加入n方)

• ③如果联系为n:m,（将联系本身作为一个关系模式，将双方的主码加入设置为主码，并且将联系的属性加入进来）

这个原则转换：

病人和病房是1对n的，所以将1的主码病房号写入病人的关系中，并且标记外码：

病人（病历号，姓名，性别，病房号）

科室和病房：

病房（病房号，病房地，科号）

病人对医生、科室对医生：

医生（工作证号，姓名，职称，年龄，科名）

病人（病历号，姓名，性别，病房号，工作证号）

最后就是：

病人（病历号，姓名，性别，病房号，工作证号）

病房（病房号，病房地，科号）

医生（工作证号，姓名，职称，年龄，科名）

科室（科名，科地，科电话）

其中，病人对医生，的关系属性为诊治，那么这个诊治的属性就是诊治医生

病人（病历号，姓名，性别，病房号，工作证号，诊治医生）

最终：

病房（病房号，病房地，科号）

医生（工作证号，姓名，职称，年龄，科名）

科室（科名，科地，科电话）

病人（病历号，姓名，性别，病房号，工作证号，诊治医生）

（好了我已经不认识"病这个字了"）
